高精度3Dプリンタ

microArch®P150

高コストパフォーマンスで25µmの高解像度を実現。試作品や小型パーツの製造に最適です。

光学解像度:25 μm

最小構造サイズ:≤125μm

加工公差:±50 μm

積層厚:10um~50um

造形サイズ:48mm×27mm×50mm<br>(L×W×H)

造形材料:光硬化性樹脂

ファイル形式:STL

実機展示
トップページ > 製品とサービス > 3Dプリンター > microArch®P150

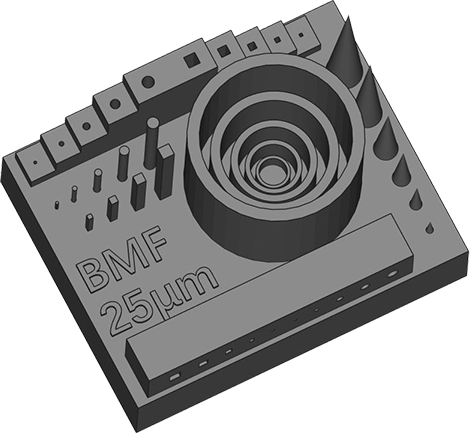

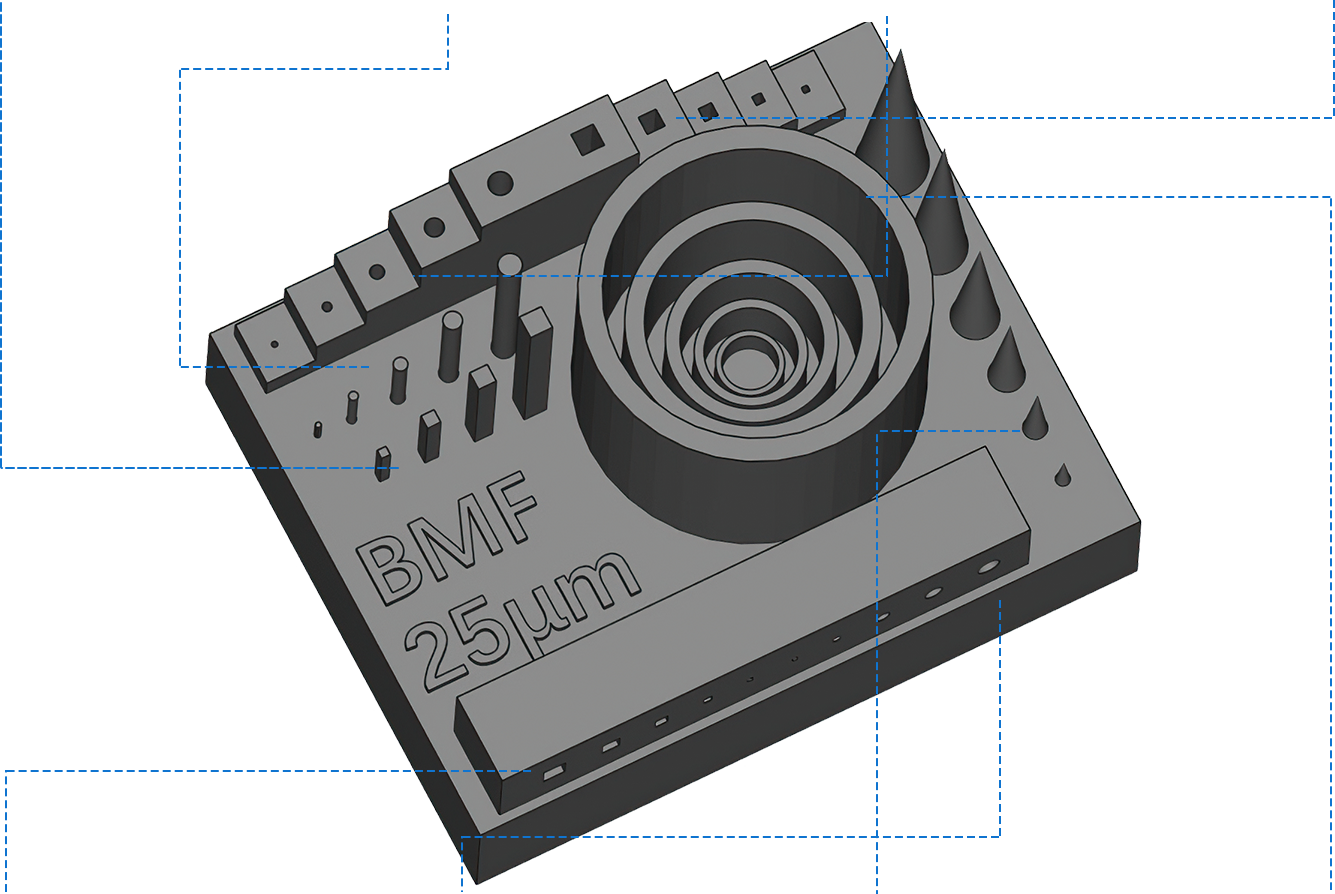

機能モデル

単位: um

  • 角柱

    200(L)-1400(H)
    300(L)-2100(H)
    400(L)-3200(H)
    500(L)-5000(H)

  • 円柱

    Φ125-600(H)
    Φ200-1400(H)
    Φ300-2000(H)
    Φ400-3200(H)
    Φ500-5000(H)

  • 丸孔(垂直)

    Φ125-600(H)
    Φ200-1400(H)
    Φ300-2100(H)
    Φ400-3200(H)
    Φ500-4000(H)

  • 角孔(垂直)

    130(L)-600(H)
    200(L)-1400(H)
    400(L)-3200(H)
    500(L)-4000(H)

  • 角孔(水平)

    140(L)-2000(H)
    300(L)-2100(H)
    400(L)-3200(H)
    500(L)-5000(H)

  • 丸孔(水平)

    Φ140-2000(H)
    Φ200-2000(H)
    Φ300-2000(H)
    Φ400-2000(H)
    Φ500-2000(H)

  • 円すい

    Φ300-1000(H)
    Φ500-2000(H)
    Φ750-3000(H)
    Φ1000-4000(H)
    Φ1250-6000(H)
    Φ1500-7000(H)

  • 薄壁

    125-750(H)
    200-1400(H)
    300-2100(H)
    400-3200(H)
    500-5000(H)

3D造形事例

遺伝子シーケンサーバルブプレート

最小パイプ径0.2mm、三次元内部チャンネル

マイクロ流路

3次元格子状内部流路、流路幅:0.2mm

細胞培養デバイス

格子のスティック径:80μm
