超高精度3Dプリンター

microArch®S230

業界の常識を打ち破る、2μmの光学解像度と±10µmの精密公差制御を実現。

光学解像度:2 μm

最小構造サイズ:≤10μm

加工公差:±10 μm

積層厚:5μm~20μm

造形サイズ:50mm×50mm×50mm<br>(L×W×H)

造形材料:光硬化性樹脂、セラミック

ファイル形式:STL

実機展示
トップページ > 製品とサービス > 3Dプリンター > microArch®S230

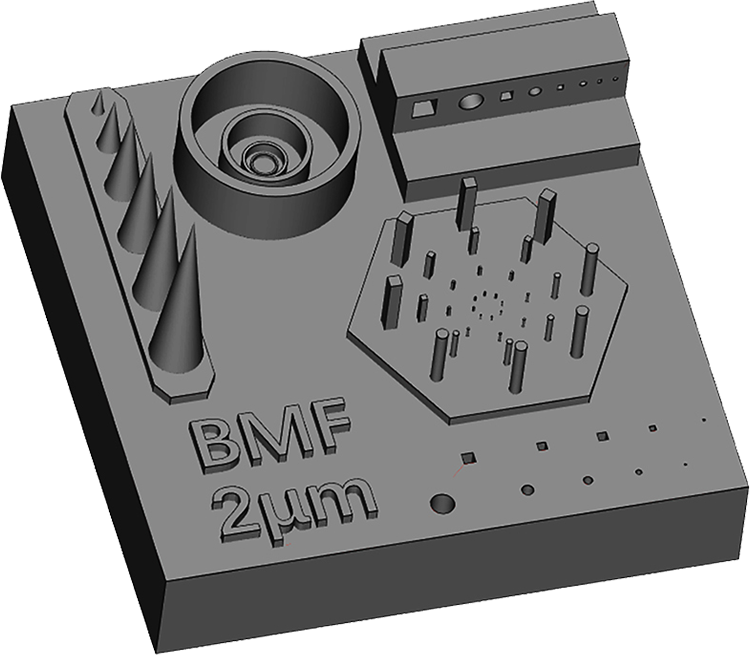

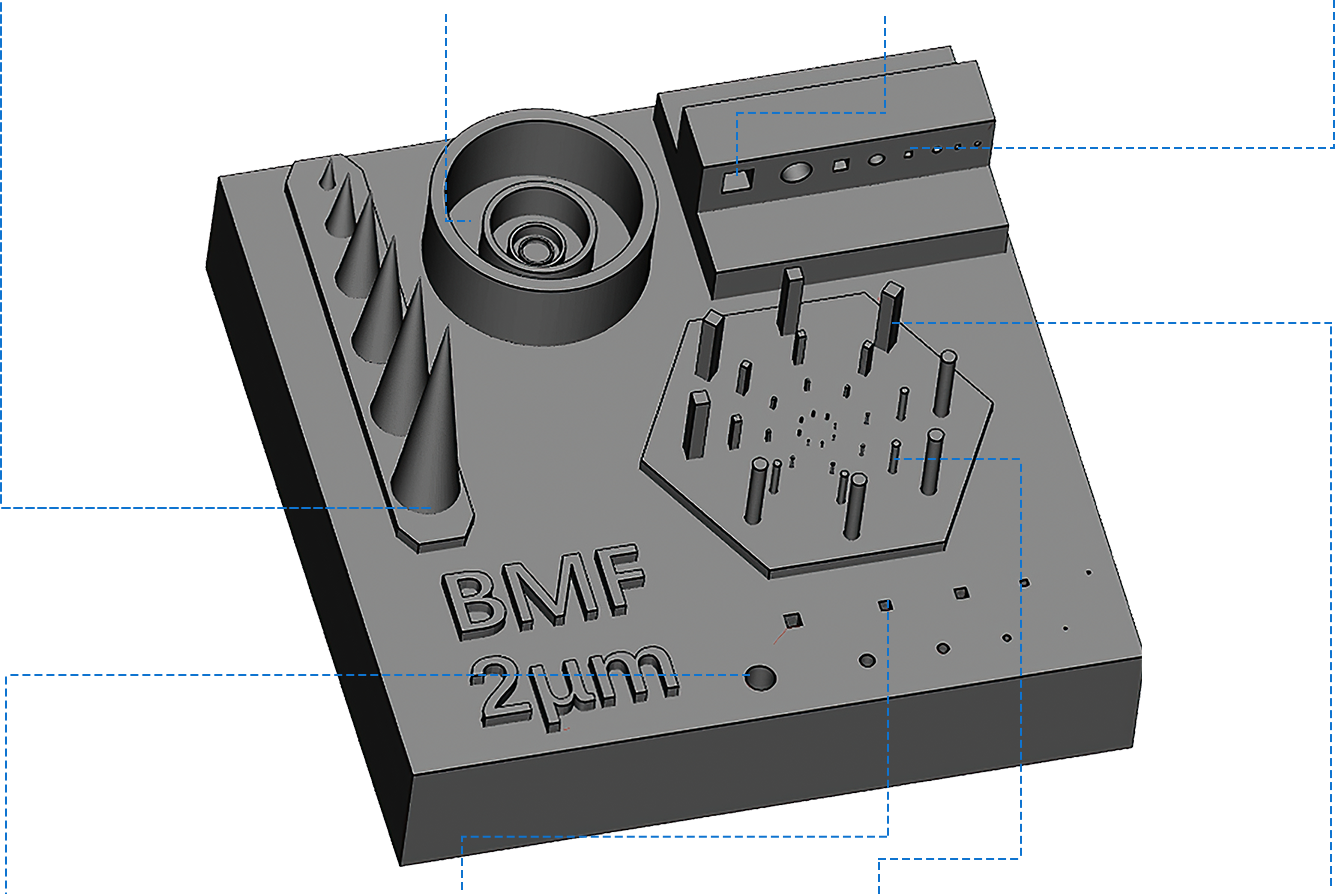

機能モデル

単位: um

  • 円すい

    Φ100-300(H) Φ200-600(H) Φ300-1000(H) Φ350-1200(H) Φ400-1500(H) Φ450-1800(H)

  • 薄壁

    15-40(H)
    25-100(H)
    50-300(H)
    100-600(H)

  • 角孔(水平)

    30(L)-500(H)
    50(L)-500(H)
    100(L)-500(H)
    200(L)-500(H)

  • 丸孔(水平)

    Φ30-500(H)
    Φ50-500(H)
    Φ100-500(H)
    Φ200-500(H)

  • 丸孔(垂直)

    Φ20-1000(H) Φ50-1000(H)
    Φ75-1000(H)
    Φ100-1000(H)
    Φ200-1000(H)

  • 角孔(垂直)

    10(L)-50(H)
    20(L)-100(H)
    50(L)-300(H)
    100(L)-600(H)

  • 円柱

    Φ10-50(H)
    Φ20-100(H)
    Φ50-300(H)
    Φ100-600(H)

  • 角柱

    10(L)-50(H)
    20(L)-100(H)
    50(L)-300(H)
    100(L)-600(H)

3D造形事例

QUEEN

高さ:1.26mm、0.63mm
最小加工サイズ:Φ22μm

超微細マイクロ流路

最小流路径:18μm

オネジ&メネジ

オネジサイズ:2.8*2.4*4.8mm
メネジサイズ:2.8*2.4*1.6mm

流体コネクタ

内部空洞の微細構造、一体成型で組立不要

毛細血管オルガノイドチップ

表面微細穴径は7-10μm

ヘリンボーンギア

最小隙間:20μm

応用事例

S230

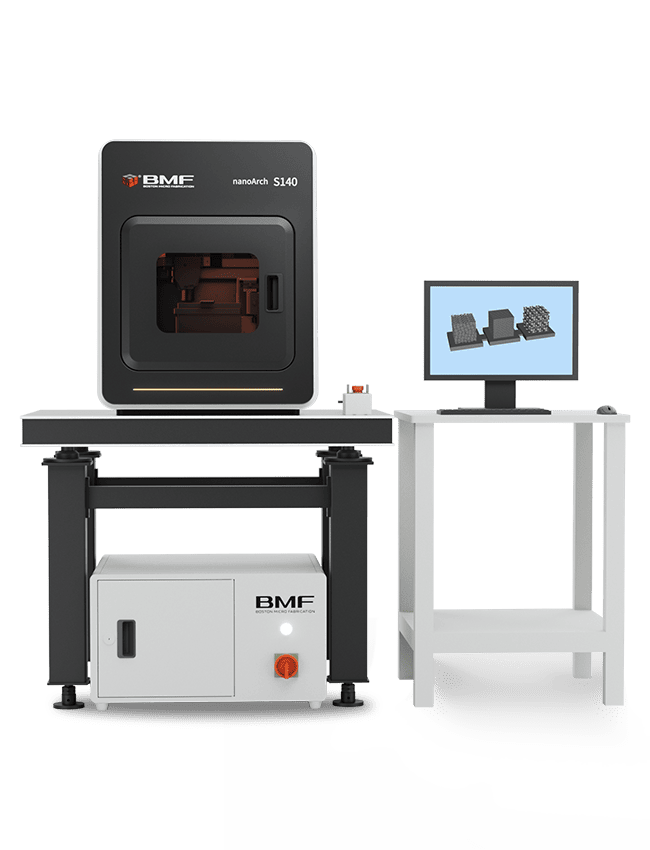

S240/S140

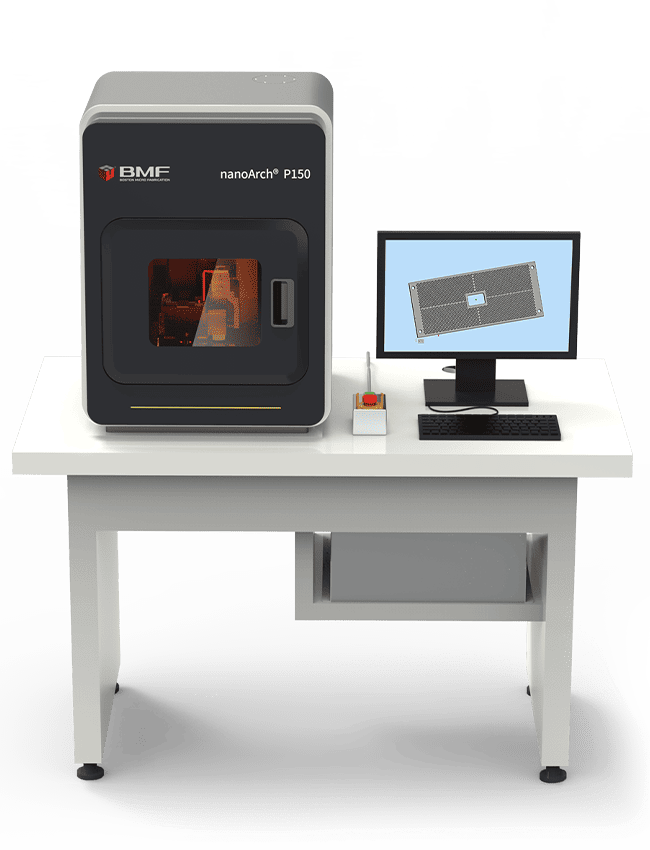

P150
